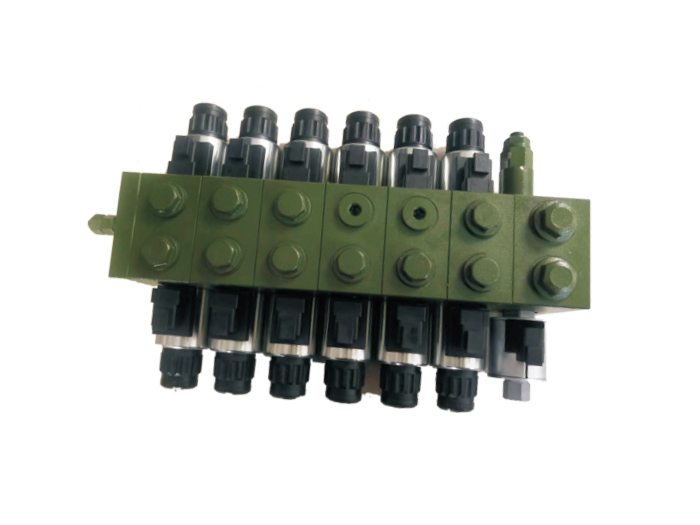

Hvad er materialekravene til elektromagnetiske flervejsventiler?

Materialevalget til en elektromagnetisk flervejsventil påvirker direkte dens trykmodstand, slidstyrke, korrosionsbestandighed og levetid. Det kræver en omfattende overvejelse af faktorer såsom driftstryk, medieegenskaber og miljøforhold.

Følgende er nøglekrav til materialevalg og typiske applikationsløsninger:

I. Krav til kernekomponentmateriale

1. Ventilhusmateriale

Materiale Type | Karakteristika | Gældende scenarier

Duktilt støbejern (QT500-7) | Høj styrke (trækstyrke ≥500MPa), god vibrationsdæmpning, lav pris | Mellem- og lavtrykssystemer (≤35MPa), tekniske maskiner

Smedet stål (42CrMo) | Ultrahøj styrke (trækstyrke ≥1000MPa), træthedsbestandig, varmebehandlet og hærdet | Højtrykssystemer (42MPa), metallurgisk udstyr

Aluminiumslegering (6061-T6) | Let (densitet 2,7 g/cm³), korrosionsbestandig, men lavere trykmodstand (≤21MPa) | Luftfart, mobilt udstyr

Rustfrit stål (316L) | Modstandsdygtig over for syre- og alkali-/havvandskorrosion, men høje omkostninger | Kemisk industri, offshore platforme

Særlig behandling:

Indvendig vægfinish: Ra≤0,4μm, hvilket reducerer strømningsmodstanden.

Belægningsforstærkning: Ventilhusets hulrum er belagt med en WC-Co-belægning (hårdhed HV1200), modstandsdygtig over for partikelerosion.

2. Ventilkerne og muffe

Materiale kombination | Fordele | Tekniske parametre

20CrMnTi karburiseret og bratkølet hårdforkromning | Overfladehårdhed HRC60-62, slidstyrke | Belægningstykkelse ≥0,03 mm, levetid ≥1 million cyklusser

Rustfrit stål (440C) PTFE-belægning | Korrosionsbestandig og lav friktionskoefficient (μ≤0,05) | Velegnet til vand-glykol medier

Keramik (Al2O3/ZrO2) | Ultra-slidbestandig, anti-adhæsion, men skør | Anvendes til højtryks (≥60MPa) ekstreme arbejdsforhold

Præcisionspasning:

Kontrol af ventilkerne og ventilåbningsgab:

Almindelig ventil: 0,01~0,03 mm

Højpræcisionsventil: ≤0,005 mm (Kræver temperaturstyret samling)

3. Forseglinger

Materiale | Temperaturområde | Mediemodstand | Levetid

Nitrilgummi (NBR) | -30℃~100℃ Mineralolie, vand-olie-emulsion: 500.000 cyklusser

Fluorrubber (FKM): -20℃~200℃, syrer og baser, syntetiske esterolier: 1 million cyklusser

Polyurethan (PU): -40℃~80℃, høj slidstyrke, men ikke hydrolysebestandig: 300.000 cyklusser

PTFE metalskelet: -100℃~260℃, alle hydrauliske olier, stærkt ætsende medier: 2 millioner cyklusser

II. Materialevalgsstrategi baseret på arbejdsforhold

1. Højtryks-, tunge arbejdsforhold (f.eks. tunnelboremaskiner)

Ventilhus: 42CrMo smedet stål (kølet og hærdet HB280-320)

Ventilkerne: 20CrMnTi karbureret og bratkølet laserbeklædt Stellite-legering

Tætning: FKM PTFE komposittætning

2. 3. Ætsende miljøer (f.eks. kemisk udstyr)

Ventilhus: 316L rustfrit stål (passiveret)

Ventilkerne: 17-4PH Nedbørshærdet rustfrit stål

Forsegling: PTFE fuldindkapslet struktur

4. Miljøer med lav temperatur (f.eks. jordmaskiner)

Ventilhus: QT400-18L (Lavtemperatur duktilt jern, -60℃ Slagenergi ≥12J)

Forsegling: Silikonegummi (MVQ) eller hydrogeneret nitrilbutadiengummi (HNBR)

5. Fødevarer/farmaceutisk udstyr

Ventilhus: 304 rustfrit stål (elektropoleret Ra≤0,2μm)

Forsegling: FDA-certificeret EPDM-gummi

III. Anvendelse af specielle funktionelle materialer

Antistatiske krav:

Ventilkerne med tilsat kulfiber (volumenmodstand ≤10⁶Ω·cm) for at forhindre gnister i at antænde støv.

Vægtreduktionsdesign:

Ventilhus af titaniumlegering (TC4), med samme styrke som stål, men 40 % lettere.

Ultralang levetid:

Ventilkernen bruger en diamantlignende kulstof (DLC) belægning med en friktionskoefficient <0,02.

IV. Almindelige materialefejl og modforanstaltninger

Fejltilstand | Årsag | Løsning

Ventilkernescoring | Hårde partikler trænger ind i hullet | Udskift med WC-Co coated ventilmuffe online filter

Sælhævelse | Inkompatibilitet med olie og materialer | Udskift med FKM eller PTFE materiale

Ventilhus revner | Støbefejl eller trykstød | Brug ventilhus i smedet stål med endeligt element spændingsoptimering

V. Fremtidige materialetendenser

Smarte materialer: Formhukommelseslegeringsventilkerne, temperaturadaptiv flowregulering.

Nanokompositmaterialer: Grafenforstærket ventilhus, styrke øget med 50%.

3D-print: Topologi-optimerede strukturgradientmaterialer (f.eks. kobber-stål komposit kølekanaler).

Valganbefaling: En omfattende evaluering er påkrævet, idet der tages hensyn til faktorer såsom omkostninger (materialer står for 30%~50% af de samlede ventilhusomkostninger), driftsforhold og vedligeholdelsescyklus. Prioriter materialevalg, der er certificeret til ISO 4400/DIN 24340.
