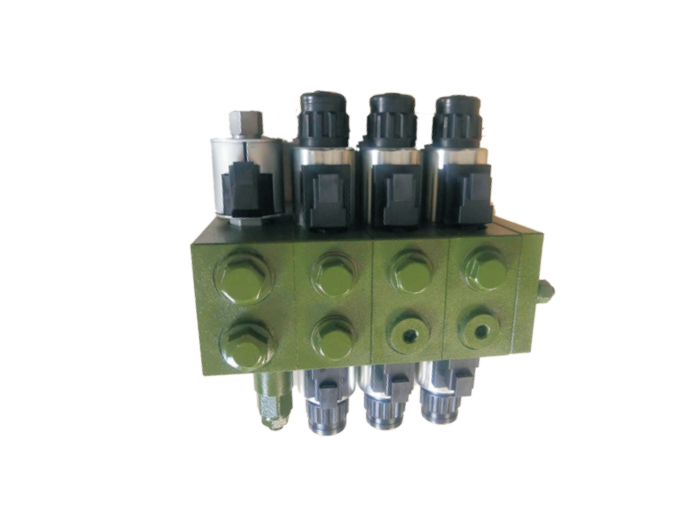

Elektromagnetisk flervejsventil installation detaljer kontrol

Installationskvaliteten af ​​elektromagnetiske flervejsventiler påvirker direkte stabiliteten, reaktionshastigheden og levetiden af ​​hydrauliske systemer. Følgende er nøgledetaljer, der kræver streng kontrol under installationen, som dækker indledende forberedelse, installationstrin, idriftsættelsespunkter og fejlfinding af almindelige problemer:

I. Forberedelser før installation

**Bekræft ventilparametre**

Bekræft, at ventilmodellen, nominel diameter, arbejdstryk (nominelt tryk/spidstryk) og flowhastighed stemmer overens med systemet.

Kontroller, at magnetventilens spænding (AC/DC) og strøm er i overensstemmelse med styresystemet for at undgå at brænde spolen ud.

Bekræft, at ventilens funktioner (neutralpositionsfunktion, antal spoler) opfylder designkravene (f.eks. O-type, Y-type, P-type osv.).

**Rengør rør og olie**

Brug højtryksgas eller specialiseret skylleudstyr til at fjerne svejseslagge, jernspåner og andre urenheder fra rørene (en renhedsgrad på NAS 1638 klasse 7 eller højere anbefales).

Ny olie skal filtreres (5~10μm filterelement) for at forhindre partikler i at tilstoppe ventilkernen.

**Inspicer tætninger**

Kontroller, at O-ringen og pakningsmaterialerne (f.eks. NBR, FKM) er kompatible med hydraulikolien (mineralolie/vand-glykol osv.).

Påfør en lille mængde hydraulikolie på tætningerne før installation for at forhindre rivning.

II. Nøgledetaljer under installationen

Ventilhusfiksering og tilslutning

Monteringsoverfladeplanhed: Ruheden af monteringsoverfladen på ventilblokken eller bundpladen skal være ≤Ra 0,8μm, og fladheden ≤0,01mm/100mm for at undgå lækage eller ventillegemedeformation.

Bolttilspændingssekvens: Spænd i trin langs diagonalen (f.eks. øget drejningsmoment i 2-3 trin), med henvisning til de drejningsmomentværdier, der er angivet af producenten (overspænding vil forårsage deformation af ventilhuset).

Olieportjustering: Sørg for, at indløbet og udløbet er på linje med rørledningen; Træk ikke med magt i rørforbindelsen.

Magnetventil ledningsføring

Brug afskærmede kabler for at reducere interferens; sørg for, at terminalerne er sikkert krympet.

Spolespændingsudsvingsområdet bør kontrolleres inden for ±10 % (f.eks. 21,6~26,4V for et 24V DC-system).

Hvis ventilenheden har pilotstyring, skal pilotoliekredsløbstrykket kontrolleres separat (normalt 0,3~0,5MPa).

Behandling af olieafløbsport

En separat olieaftapningsport (hvis relevant) skal returnere direkte til olietanken, og rørledningen skal være fri for modtryk; ellers kan ventilkernen muligvis ikke nulstilles.

Olieafløbsrøret bør ideelt set være lavere end ventilhusets installationsposition for at undgå hævert.

III. Fejlretning og verifikation

Test uden belastning

Start først kort motoren og observer, om oliepumpens rotation er korrekt for at eliminere luftindtag i systemet.

Skub manuelt på ventilkernen (hvis en mekanisk nødanordning er tilgængelig) for at kontrollere, om aktuatoren fungerer jævnt.

Tænd test

Tænd for hvert kredsløb sekventielt, og lyt efter en sprød lyd, når magnetventilen skifter (en mat lyd indikerer jamming).

Mål spolens temperaturstigning; en temperaturstigning på ≤40℃ efter 1 times kontinuerlig drift er normalt.

Belastningstest

Øg gradvist systemtrykket til den nominelle værdi, og kontroller for utætheder ved alle ventilhusgrænseflader.

Bekræft koblingssvartiden (normalt ≤0,1 s) og repeterbarheden.

IV. Almindelige problemer og løsninger

Problem | Mulig årsag | Løsning

Ventilspole skifter ikke retning | Udbrændt magnetspole/utilstrækkelig spænding | Udskift spole, kontroller strømforsyningens stabilitet

Stor intern lækage | Slid på ventilspoler/forurening og blokering | Adskil, rengør eller udskift ventilspole

Systemvibrationer og støj | Rørledningsresonans/hydraulisk stød | Tilføj akkumulator eller juster dæmpningsåbningen

Skifteforsinkelse | Olieviskositet for høj/utilstrækkeligt pilottryk | Udskift med passende olie eller juster pilottrykket

V. Vedligeholdelsesanbefalinger

Regelmæssig inspektion: Kontroller ventilhusboltens drejningsmoment og tætningstilstand for hver 500 timer.

Kontamineringskontrol: Udskift filterelementet hver 2000 timer; opretholde olierenhed på ISO 4406 18/16/13 niveau.

Reservedelsbeholdning: Prioriter oplagring af magnetspoler og tætninger for at minimere nedetid.

Tip: For komplekse flervejsventiler (såsom proportionalventiler, belastningsfølsomme ventiler) anbefales det at bruge producentens idriftsættelsessoftware til parameterkalibrering. Hvis systemet ofte fejler, er det nødvendigt at kontrollere, om ventilydelsen er reduceret på grund af for høj olietemperatur (>65℃) eller olieoxidation.
